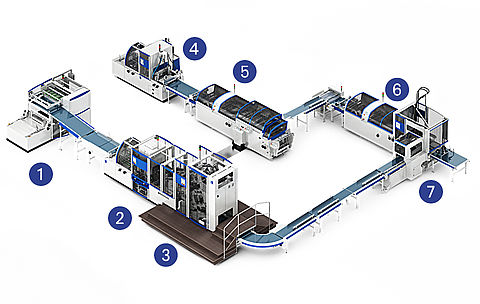

boxline
- ① V字カット機
- ② コーナーパンチャー
- ③ ボックスライン
- ④ マグネットインサーター
- ⑤ 裏貼機
- ⑥ ボックスプレスライン
- ⑦ ボックス配置モジュール

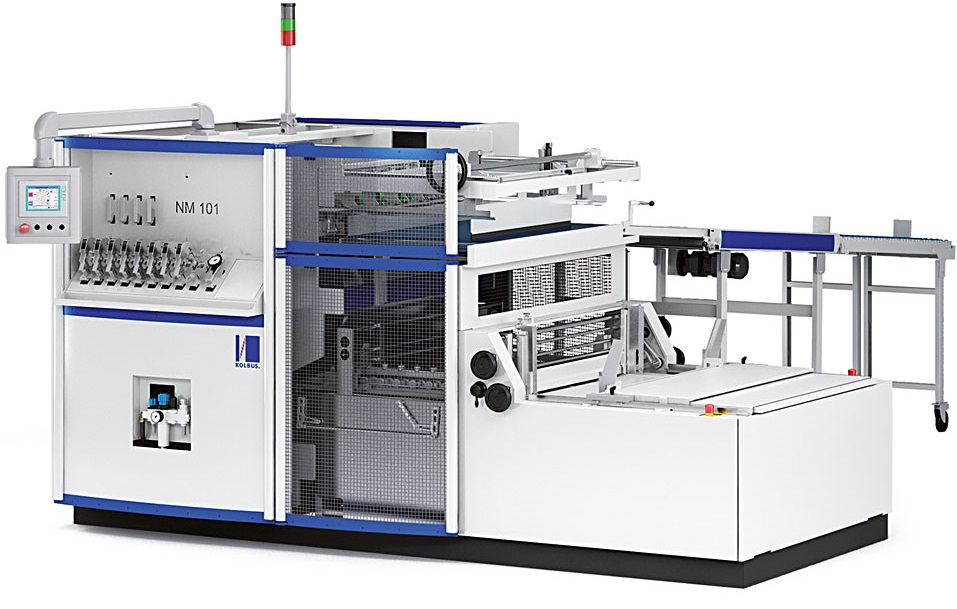

NM 101
| V字カット機 テクニカルデータ | |
|---|---|
| ボード厚さ | 1㎜～4㎜ |
| 溝数/サイクル | 進行方向に対して1～8本 |
| 溝間隔 | 最小40㎜ |
| 機械速度 | 最大65サイクル/分 |

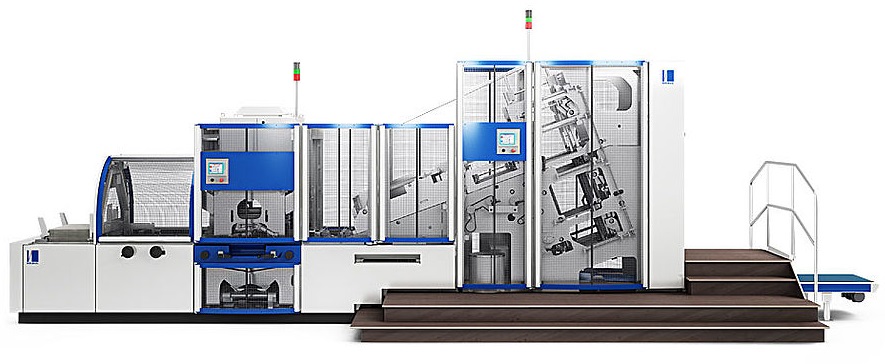

BLP 500/BLF 500
| テクニカルデータ | ||
|---|---|---|
| コーナーパンチャー BLP 500 | ||
| ボックスマシン BLF 500 | ||
| ボールサイズ | min. 140x140x1.5㎜ | max. 735x525x4㎜ |
| 箱高さ（外形寸法） | min. 20mm | max. 170mm |
| 底箱（外形寸法） | min. 56x56mm | max. 570x360mm |
| コーナーをパンチするサイズ範囲 | 外形寸法による | |
| 機械速度 | 最大40回転/分 | |
| 実生産は在庫、サイズ等により異なります |
BLM 500
| マグネットインサーター テクニカルデータ | |
|---|---|
| 最小範囲 幅ｘ高ｘ厚 | 140x140x1.5㎜ |
| 最大範囲 幅ｘ高ｘ厚 | 735x525x4㎜ |
| 機械速度 | 最大40サイクル/分 |

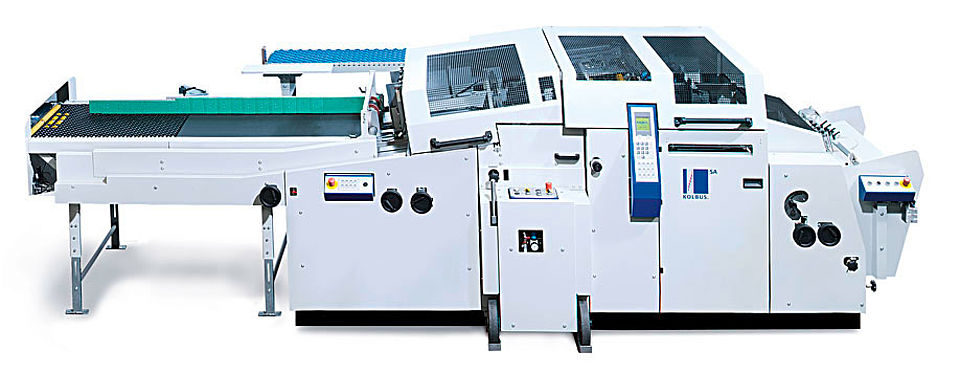

SA 260
| 裏貼機 テクニカルデータ | |
|---|---|
| サイズ範囲 | 205x140㎜～670x390mm |
| クロス | 幅190～670㎜ 高130～390㎜ |
| ボード厚さ | 1～4㎜ |
| 機械速度 | 最大45サイクル/分 |
BLA 500
| ボックスプレスライン テクニカルデータ | |
|---|---|
| オープンボックス サイズ範囲 | 205x140㎜ｘ1㎜～670x390mmｘ4㎜ |
| 機械速度 | 最大40サイクル/分 |
BD 200
| ボックス配置モジュール テクニカルデータ | |
|---|---|
| ボックスサイズ | 62x10㎜ｘ130㎜～310x210mmｘ400㎜ |
| ボード厚さ | 1㎜～4㎜ |

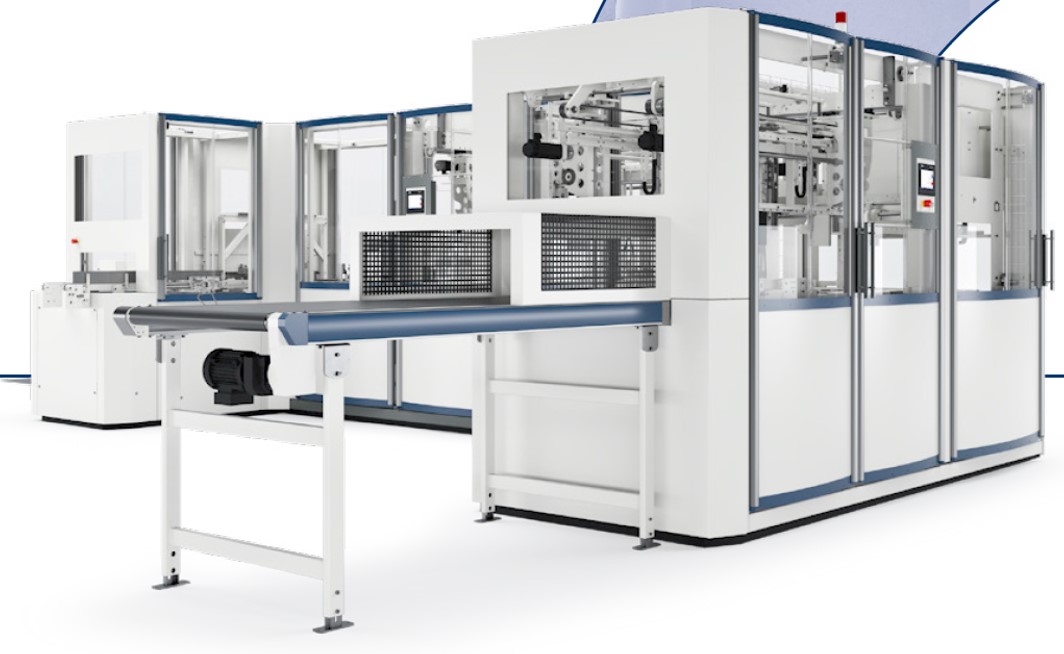

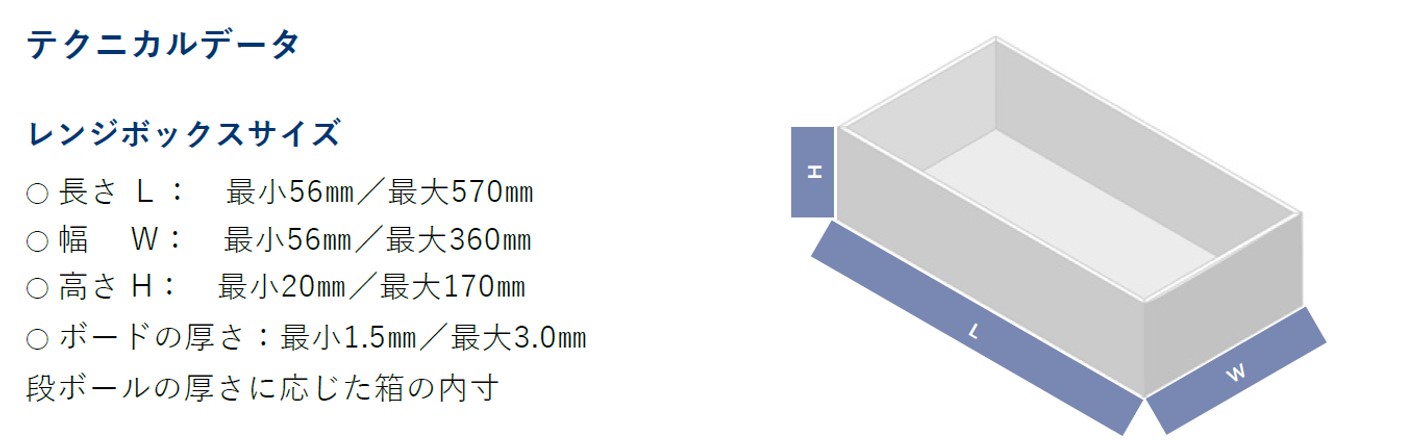

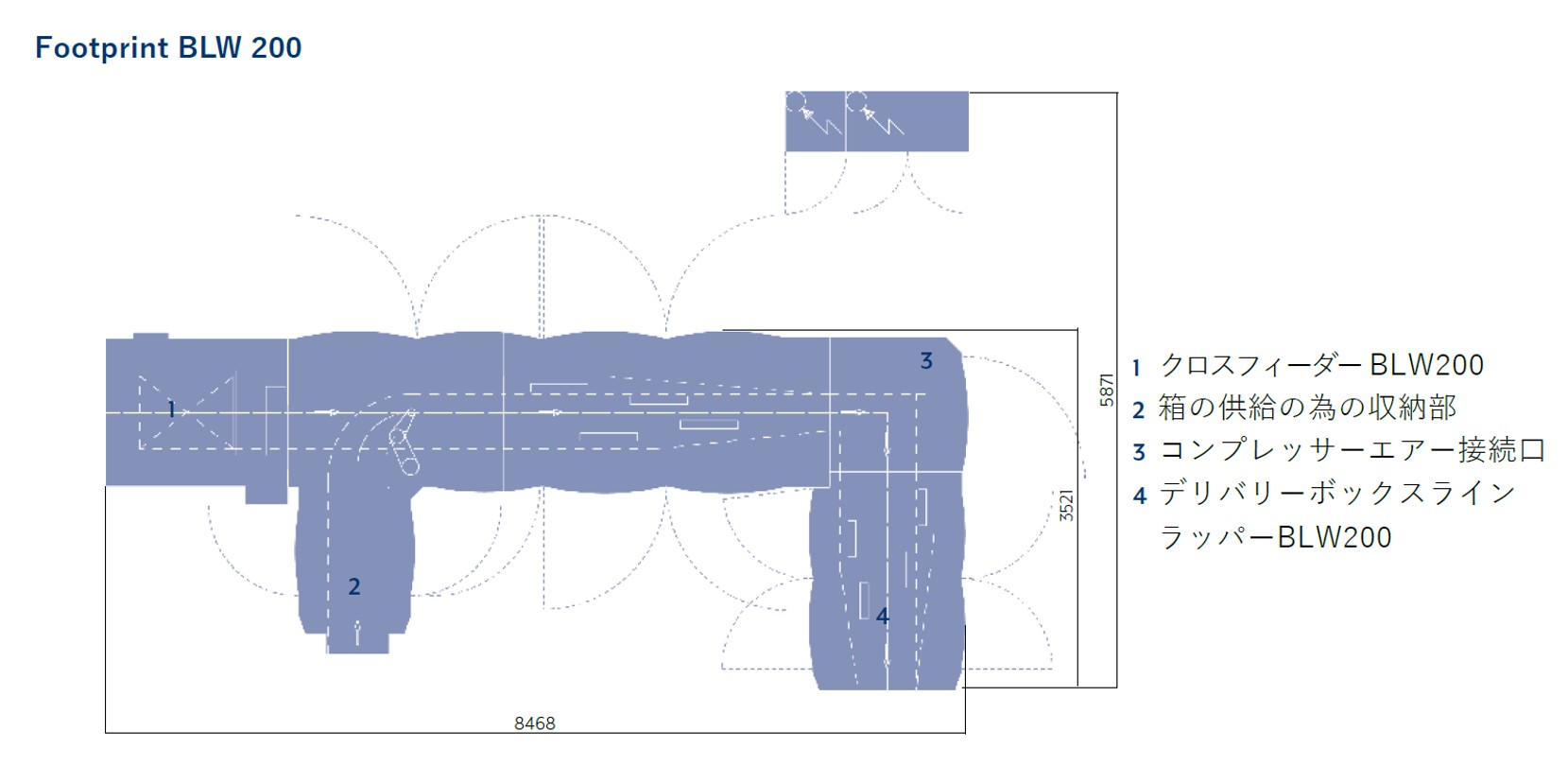

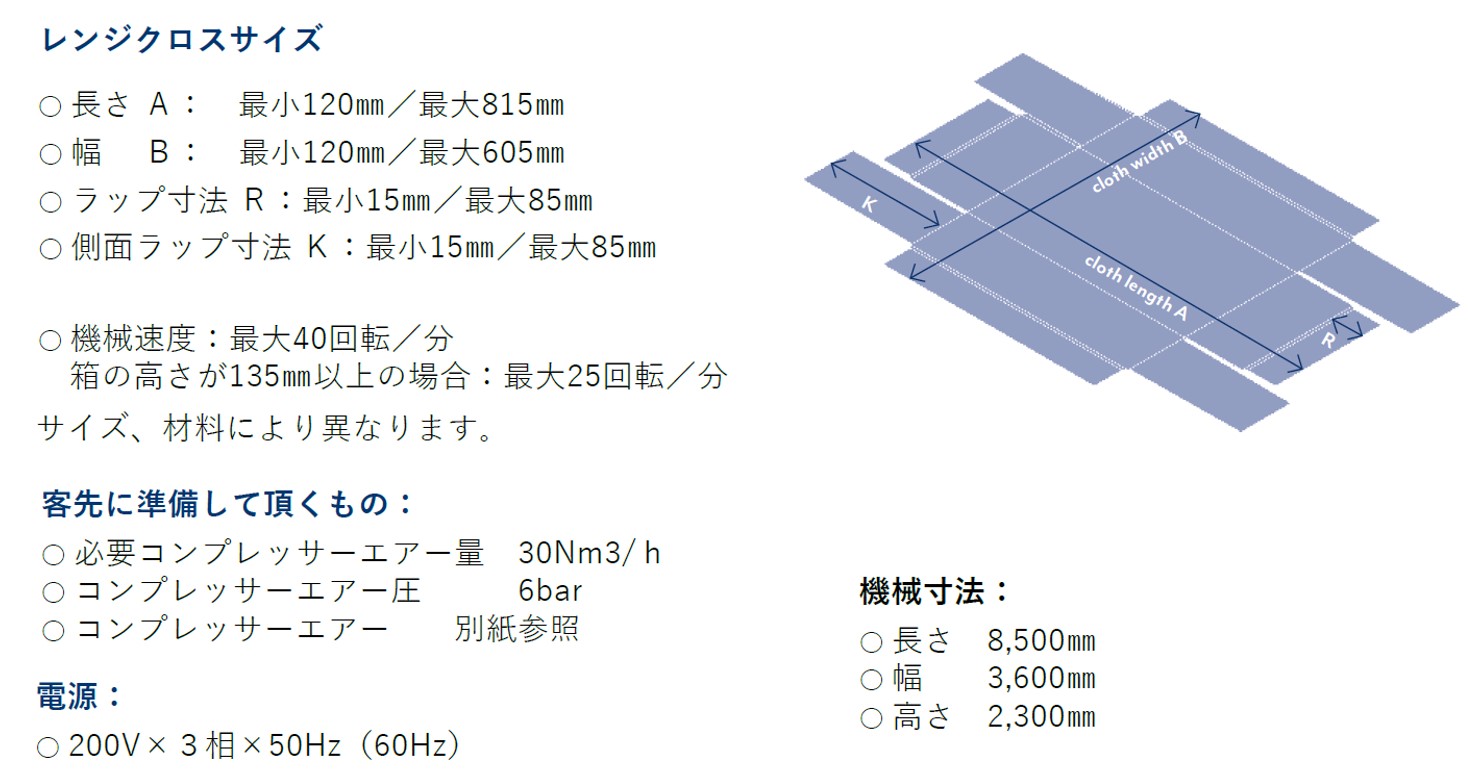

BLW 200

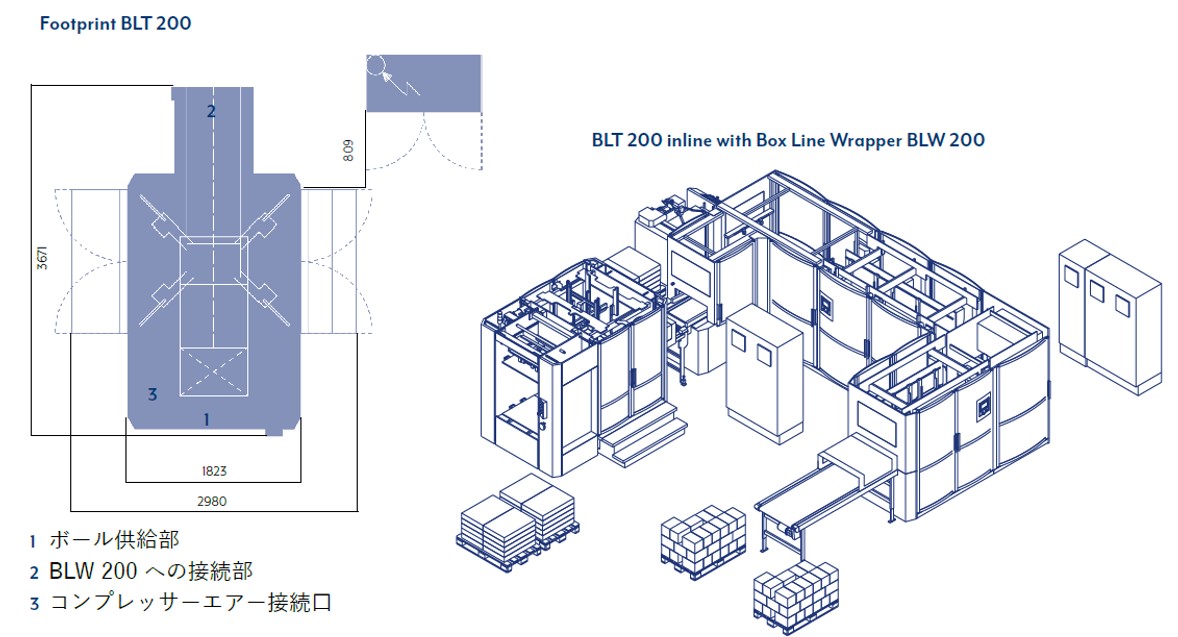

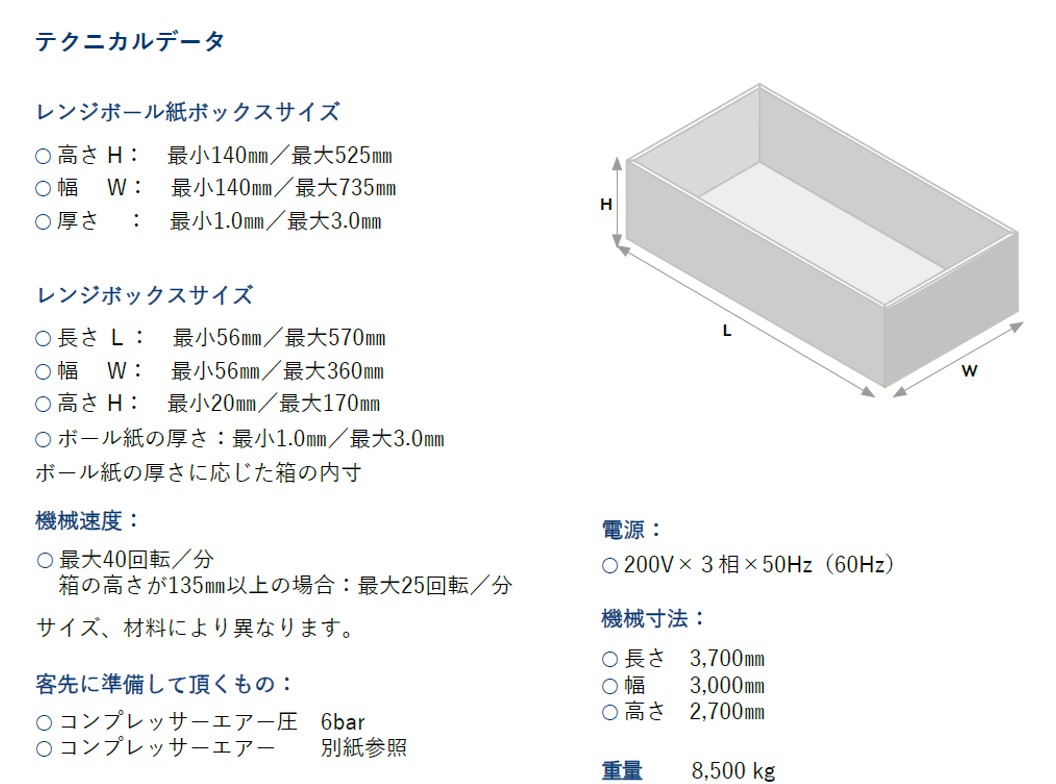

BLT 200
